    伞齿轮加工时非常有难度的，从伞齿轮的加工特点可知:由于伞齿轮呈圆锥状,其大小端的模数是不相同的,大端模数大、齿高、槽宽;小端模数小、齿矮、槽窄。为了保证伞齿轮大端的齿形及小端的齿厚,伞齿轮铣刀的廓形是按大端确定,宽度是按小端的槽宽确定,而在铣削时,为使大端的齿槽宽,小端的齿槽窄,必须将整个齿槽铣两刀或三刀。
    可以设想,在加工时采用中点模数的标准才正齿轮铣刀以大端齿深将齿槽精准铣成,那么会使铣出的齿形大端比较大小端则比较小等极端情况,如果将大端的齿深适当增大,小端的齿深适当减小,是可以使伞齿轮的大小端齿厚符合加工图纸要求的,这就是伞齿轮精准成形法的加工原理。从外表上看,这种方法功口工出来的伞齿轮,其槽底宽度是相等的。但在工作齿深处的槽宽,仍是由大端向小端收缩。
2468顺发     此外,由于大端的齿深增大,小端的齿深减小,使齿根角比加工图纸要求的略大但是这不影响使用和齿轮强度。

伞齿轮的独特锯齿构造

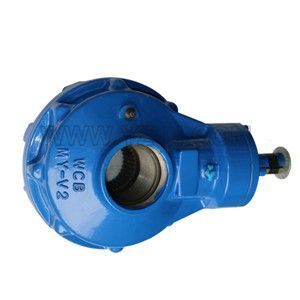

MY-V系列伞 齿 轮
